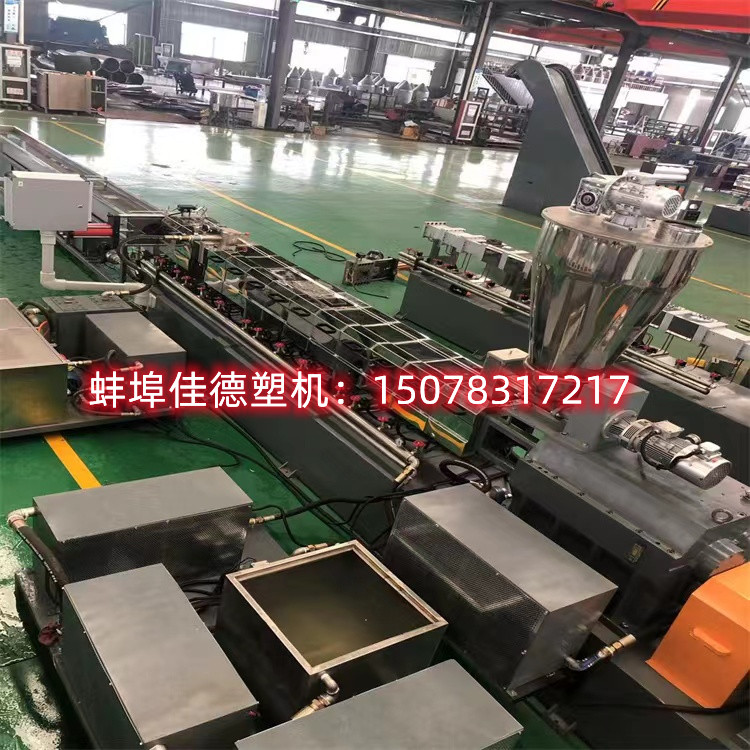

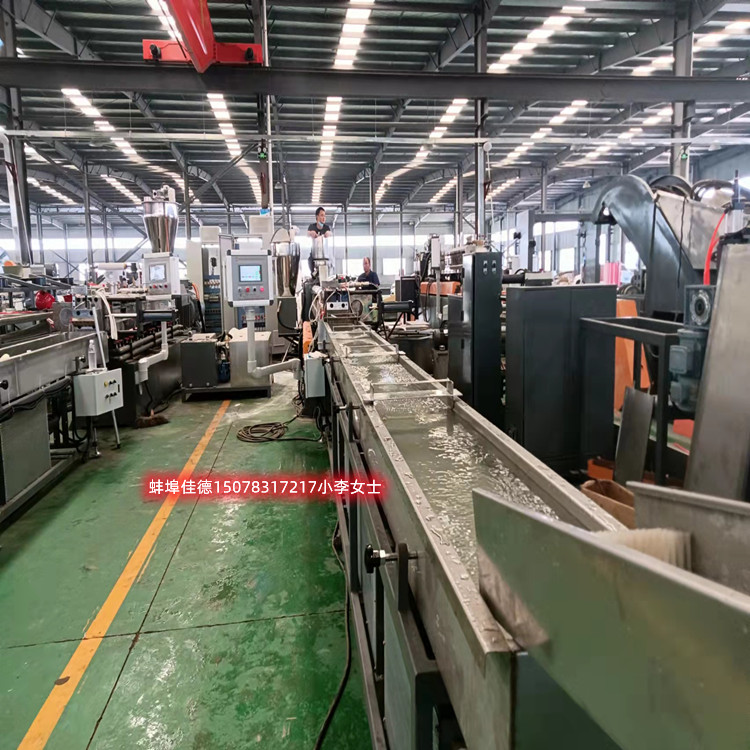

PE高分子薄膜造粒机 _佳德_ PE高分子薄膜造粒机
主机
1）交流电机；功率：132kw；“利多”电机“三晶”变频调速器器
4、螺杆:特殊螺杆
1）直径：φ71mm；长径比48:1；螺杆为积木式结构；分为输送螺块
、混炼螺块、捏合螺块以及反旋螺块；螺杆组件串联式排列组合；
2）芯轴：采用高韧性、高抗弯、高强度的优质合金钢40CrNiMoA，调质硬度HB300-350；螺纹元件与芯轴为渐开线联接；强度高，承载负荷大，拆装组合方便；
3）螺纹元件材质为优质高速工具钢6542，高温真空淬火热
处理；整体硬度：HRC60-64；螺杆元件通过加工中心制作，由曲面成型磨加工；
1）电气安装图纸一套(即电路图面一套)，挤出机说明书一本（内容包括操作规程以及易损件清单以及易损件图面）
2）变频器说明书一份，机组发货清单一份,主要电气元件说明
书一份,机组合格证一份
(六) 电器控制系统
1）3X380V，交流50HZ,交流接触器：西门子,主 机空 开：德力西“三晶”变频调速器、显示：10寸触摸屏、PLC。
2）电气控制柜控制包括温控系统、驱动系统、联锁联控系统; 机头设有熔体压力及熔体温度显示，其中熔压与主机联锁，实现超压保护,主机温控系统采用温控模块，有双通道、PID参数自整定及加热器断路指示等功能；
三、公用工程条件：由客户负责
1、用电要求：频率50HZ 电压380V/220V 三相五线,客户负责提供所以电源到设备电柜连接线；辅机电柜到辅机的连接线由客户提供
2.用油要求：设备所用的油有由客户提供；设备厂提供设备所需的油种类和型号
4.用气用气：要求压缩空气气压：0.4-0.8M
pa
5、电仪控制柜使用温度环境≤38℃，无导电粉尘,要求立房间；安装空调
6、机组可放置在平整承重地面上，可不做专门基础。
